Stacja Uzdatniania Wody w Żywcu zasilana jest w wodę z dwóch ujęć:

• ujęcia powierzchniowo - brzegowego.
• ujęcia infiltracyjnego



Ujecie powierzchniowe

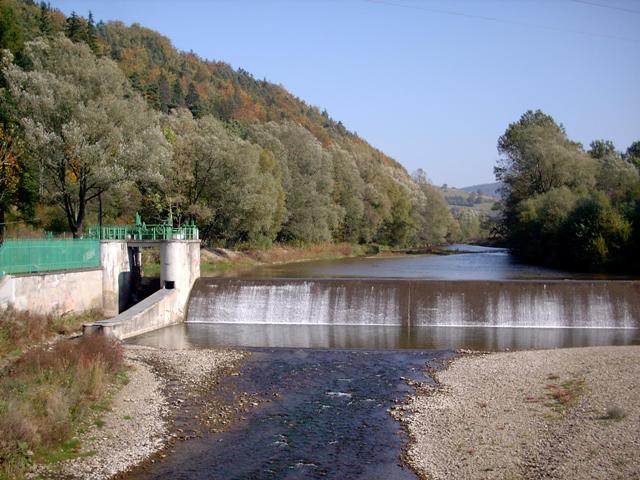

Głównym elementem ujęcia powierzchniowego jest betonowy jaz, który znajduje na rzece Koszarawa.

Jest to próg stały o szerokości 60 m i rzędnej korony 373,80 m n.p.m. Między progiem, a prawym brzegiem rzeki znajduje się upust płuczący, służący do płukania osadnika usytuowanego przed wlotem do ujęcia. Upust zamykany jest drewnianą zastawką z mechanizmem o napędzie ręcznym. Samo ujęcie usytuowane jest w ścianie przyczółka betonowego, zamykane jest ręcznie poprzez zastawkę drewnianą. Woda po przejściu przez okno wpływa do betonowej komory z kratą metalową, stąd odpływa dwoma rurociągami do piaskownika, w którym osadzają się większe zanieczyszczenia mineralne.

Ujęcie infiltracyjne

Ujecie infiltracyjne zostało wykonane w latach 1975 – 1982 na lewym brzegu Koszarawy. Wykonywane było w dwóch etapach. Etap I obejmował budowę pięciu studni wraz z komorą zbiorczą i rurociągiem przesyłowym pod rzeką Koszarawą – ujęcie „stare” . Etap II stanowił budowę studni Raynera w odległości 1 km od jazu. Z planowanych 6 studni wybudowano tylko 2 i połączono je z ujęciem „starym”. Z racji małej wydajności ujęcia infiltracyjnego SUW korzysta z tego ujęcia w ograniczonym zakresie.



Stacja Uzdatniania Wody

Stacja Uzdatniania Wody zlokalizowana jest w południowo-wschodniej części miasta Żywca przy ul. M. Kopernika. Woda surowa pobierana z rzeki Koszarawy poddawana jest w zakładzie uzdatnianiu, na które składają się następujące procesy:

• koagulacja,
• filtracja,
• dezynfekcja.

Na teren stacji woda surowa dopływa z ujęcia powierzchniowego rurociągiem przesyłowym o średnicy 600 mm. Po zredukowaniu średnicy do 500 mm woda doprowadzana jest do budynku koagulacji, gdzie następuje podział dopływającej wody na dwa ciągi: jeden podlegający procesowi koagulacji, drugi omijający urządzenia koagulacji i doprowadzający wodę bezpośrednio na filtry (rurociąg Ø 500 mm). Woda koagulowana doprowadzana jest rurociągiem Ø 500 mm do osadników pokoagulacyjnych, a po sklarowaniu rurociągiem Ø 500 mm odpływa na filtry. Po przefiltrowaniu rurociągiem o średnicy 500 mm odpływa do zbiorników wody czystej, gdzie po drodze podlega dezynfekcji promieniami ultrafioletowymi oraz mieszaniną utleniaczy MIOX



Obiekty koagulacji i przebieg procesu

Woda surowa po wpłynięciu do budynku koagulacji rozpływa się do mieszaczy, w których następuje mieszanie wody z doprowadzonym koagulantem. Jako koagulantu używa się wodnego roztworu chlorku poliglinu PAX XL-1 oraz PAX XL-19F( w okresie letnim przy wysokim pH). Dawkowanie tych substancji odbywa się przy pomocy pomp dozujących, które w trybie automatycznym, w zależności od mętności oraz przepływu wody surowej dozują stosowną ilość koagulantu. Proces ten można także prowadzić w trybie ręcznym poprzez zadanie przez operatora konkretnej dawki koagulantu.

Z mieszaczy szybkich woda przepływa do osadników pokoagulacyjnych, w których następuje jej sklarowanie. Pracujące na zakładzie osadniki stanowią zespół 8 obiektów o konstrukcji żelbetowej usytuowanych w sąsiedztwie budynku koagulacji. Część centralną osadnika stanowi rura pionowa spełniająca rolę komory reakcji (flokulacji), do której doprowadzana jest woda poprzez młynek Segnera zapewniający równomierny dopływ i skrętny kierunek ruchu przepływającej w dół wody.. Następnie woda wznosi się z dołu do góry w zewnętrznej pierścieniowej przestrzeni osadnika. Podczas pionowego przepływu wody ku górze następuje sedymentacja zawiesin.



Filtry pospieszne

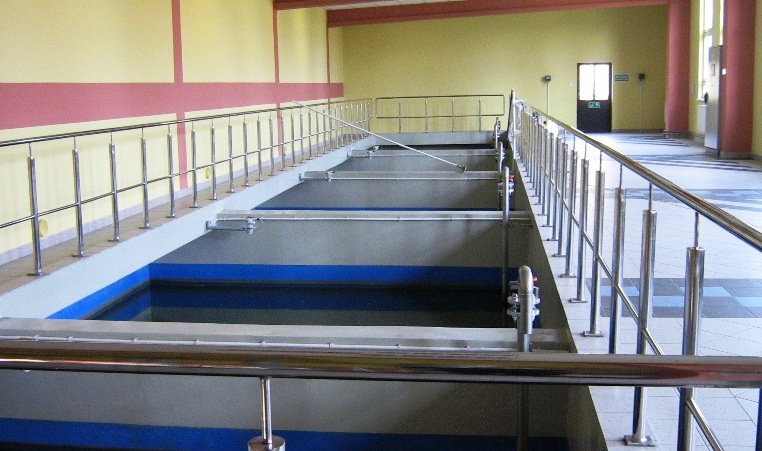

W 2006 r.  przeprowadzona została modernizacja zespołu 5 filtrów, która objęła remont ogólnobudowlany komór, wymianę rurociągów i armatury w galerii pod filtrami, automatyzację procesu filtracji ale przede wszystkim wymianę drenażu filtracyjnego oraz złoża filtracyjnego z jednowarstwowego na dwuwarstwowe:

- dolna warstwa – piasek kwarcowy o uziarnieniu  od 0,5 do 1,0 mm i wysokości warstwy ok. 0,75 m.

- górna warstwa - antracyt hydrotechniczny o uziarnieniu od 0,8 do 1,6 mm i wysokości warstwy ok. 0,50m.


Dezynfekcja wody

Dezynfekcja wody promieniami UV

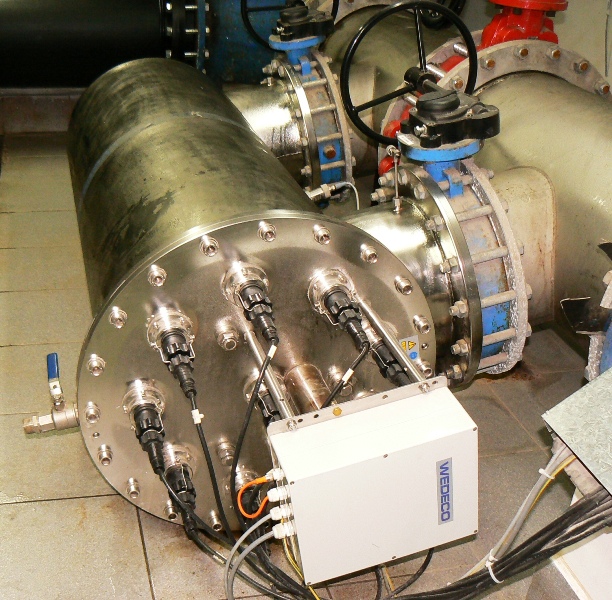

W kwietniu 2004 r na SUW zostało uruchomione urządzenie do dezynfekcji wody promieniami ultrafioletowymi.. Źródłem promieniowania UV są specjalne lampy rtęciowo-kwarcowe. Pracująca na SUW lampa UV jest lampą niskociśnieniową emitująca promieniowanie w najskuteczniejszym zakresie promieniowania ultrafioletowego UV-C o długości fali 254 nm Mikroorganizmy są dezaktywowane w ciągu kilku sekund w wyniku reakcji fotochemicznych pomiędzy promieniowaniem UV-C a ich kwasami DNA. Zadaniem lamp UV jest ograniczenie stosowania środków chemicznych i co najważniejsze zabezpieczenie przed mikroorganizmami, które są odporne na działanie chloru.



Dezynfekcja wody mieszaniną dezynfekującą MIOX

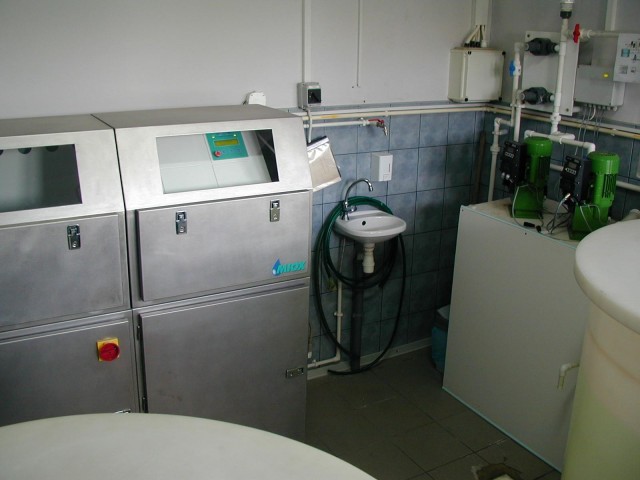

System dezynfekcji składa się z:

• elektrolizera MIOX 500,
• zmiękczacza wody,
• zbiornika na solankę
• zbiornika na mieszaninę utleniaczy
• pomp dozujących.

Efektem pracy urządzeń jest wytwarzanie w procesie elektrolizy solanki (roztwór Na Cl) mieszaniny utleniającej. Podstawowym składnikiem tej mieszaniny są:

• chlor, bezpośrednio przechodzący do roztworu Cl/OCl^-
• dwutlenek chloru ClO₂
• ozon O₃

Mieszanina utleniająca unieszkodliwia bakterie i wirusy zawarte w wodzie.

ZDOLNOŚĆ PRODUKCYJNA ZAKŁADU UZDATNIANIA WODY

System kontroli jakości wody

Nadzór nad jakością wody w całym cyklu jej uzdatniania sprawuje laboratorium SUW.

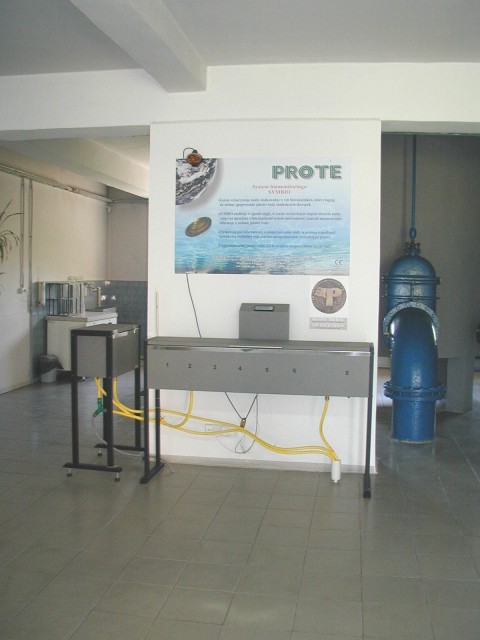

Ponadto od 2004 roku działa na SUW układ wczesnego ostrzegania przed zanieczyszczeniami ujęć wody pitnej -System Biomonitoringu „Symbio”. Jest to systemem biologicznej kontroli jakości wody, którego zasada działania polega na obserwacji i rejestracji stopnia otwarcia każdej z ośmiu małży słodkowodnych (biowskaźniki) umieszczonych w zbiorniku ze stałym przepływem wody pobieranej do uzdatniania.



Działalność edukacyjna

Funkcjonowanie zakładu uzdatniania wody jest przedmiotem zainteresowania uczniów i nauczycieli szkół średnich a szczególnie klas o profilu ekologicznym. Obiekty nasze są dla nich zawsze otwarte. Corocznie grupa młodzieży odbywa u nas praktyki zawodowe według ustalonego ze szkołą programu. Liczne są przypadki wykorzystania specyfiki pracy zakładu w pracach dyplomowych absolwentów szkół średnich jak i wyższych.
